铝壳电阻

铝壳电阻，外壳采用铝合金（黄金铝壳）制造，表面具有散热沟槽，体积小功率大，耐高温，过载能力强具有耐气候性、高精度，标准低感应电阻，高稳定，强架构，其变通性佳多重组合选择，利于机械保护，方便安装使用。

铝金属的良好的可塑性，也使得铝壳电阻在适应安装空间时有更好的尺寸变化来适应。铝壳电阻的填充物为绝缘硅化物，使得在瞬间能够吸收一定的热量。达到电阻瞬间几倍的功率。

铝壳电阻中铝壳的作用是冷却，金属铝的导热性能非常好，能够迅速将电阻导电时产生的热量迅速传导到电阻体表面，并通过空气不断散发热量。铝壳的表面设计更多的散热槽，使得散热表面积得到加大，也增加了散热能力。

绕线电阻

绕线电阻采用陶瓷管作为骨架，用合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便。

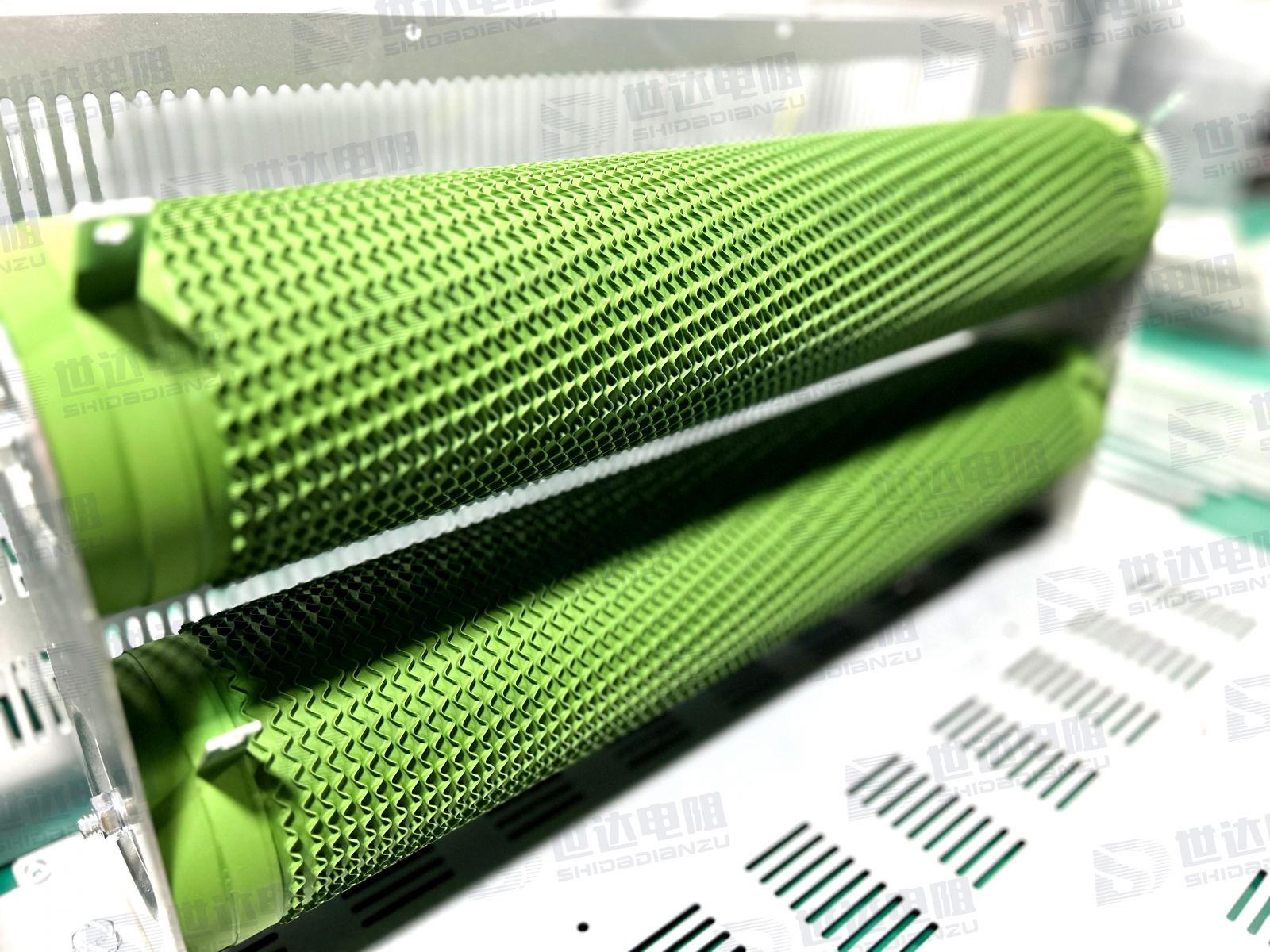

绕线电阻的低阻值20Ω-50Ω，可以将电阻丝压成波纹的形状立在陶瓷基体上，从而达到绕线可利用面积的增加，和具有更好的散热性能。

性能区别

√ 瞬间通电散热能力比较

 铝壳电阻由于有填充物可以吸收热量，在1s时间内的通电后铝壳电阻表面温度会低于同功率的绕线电阻

√ 长时间通电散热能力的比较

    在长期通电的情况下，绕线电阻的优势非常明细，由于绕线电阻的电阻丝都能与空气几乎直接接触（间隔物仅为绝缘漆），长时间通电的散热能力会明细优于铝壳电阻

√ 绝缘性能的比较

    铝壳电阻的结构里面，电阻丝与铝壳之间有绝缘层，绝缘性能可以根据不同要求达到1500V-4000V之间的漏电流小于2mA，绝缘性能非常好

    绕线电阻的结构是在电阻丝上面有一层绝缘漆，绝缘性能在500V以下，而且绝缘性能不可靠，不适合暴露在可触摸的位置

√ 结构比较

    铝壳电阻的架构相对于绕线电阻架构更强，耐震动性能更好

√ 安装便捷性的比较

     铝壳电阻相对绕线电阻的体积更小，有良好的绝缘性能，架构更强，可适合在更复杂的环境中工作

√ 成本的比较

     同功率的绕线电阻成本要明细低于铝壳电阻

综合比较：铝壳电阻在瞬间通电，绝缘性能，结构稳定性和安装便捷性上更有优势。绕线电阻在长时间通电性能上有明显优势。

大家在选择的时候根据不同的工位来做选择，我们可以给出以下建议：

铝壳电阻适合  场地复杂的电机制动、安装空间受限、需要有耐震性能要求、瞬间通电且有浪涌的情况、

绕线电阻适合  长期负载的情况、成本受限且有安全防护的情况下选用绕线电阻

当然还有很多情况是不能一一列举的，期待能与我们分享和共同设计。以上文件为世达电阻技术交流之用，不做实际选型指导，敬请留意！
